常用位移傳感器有哪些?位移傳感器種類
位移傳感器又稱為線性傳感器，是一種屬于金屬感應的線性器件，傳感器的作用是把各種被測物理量轉換為電量。在生產過程
中，位移的測量一般分為測量實物尺寸和機械位移兩種。今天小編就先來介紹常用的位移傳感器以及位移傳感器的種類。
常用的位移傳感器：

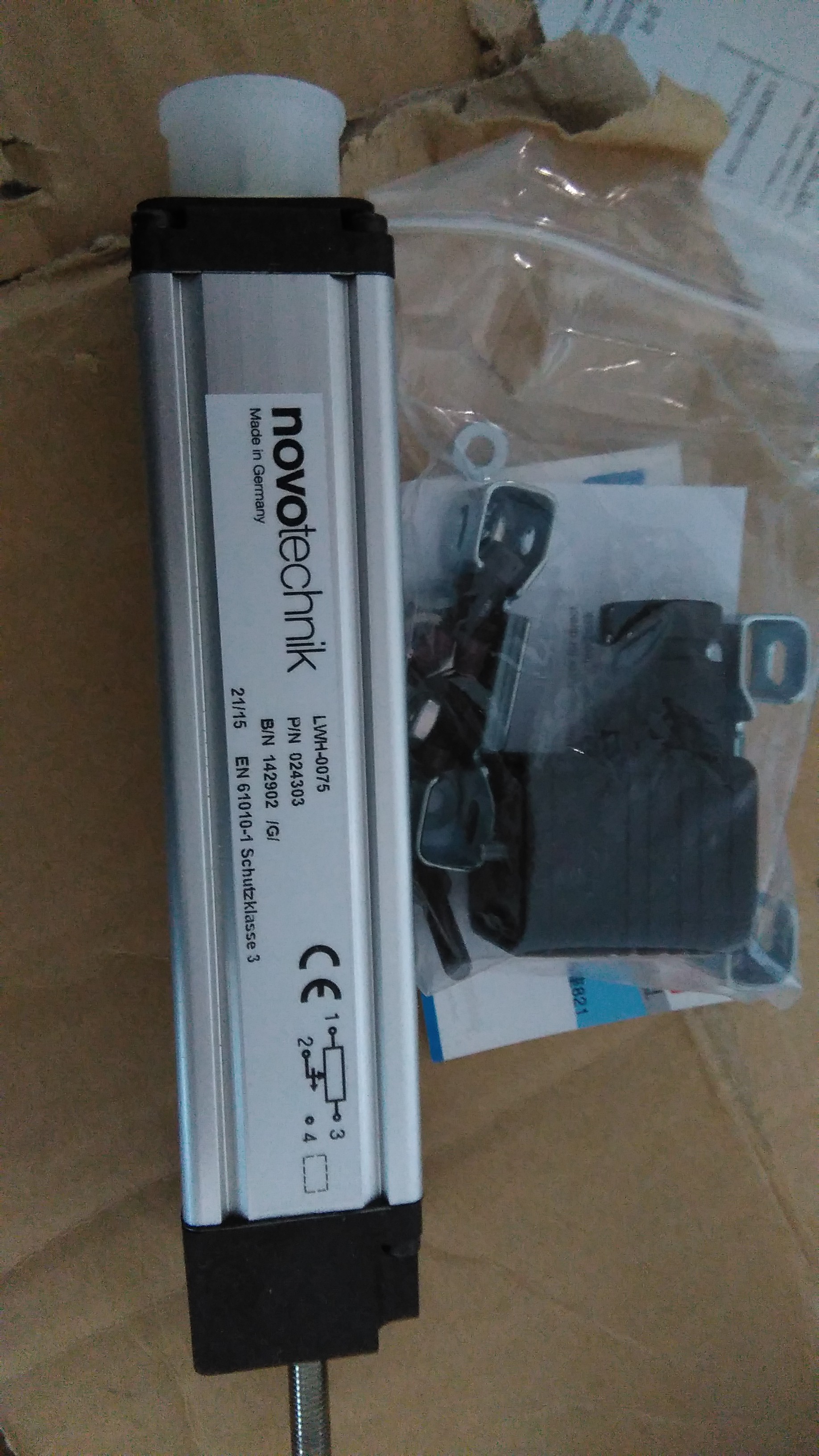

1.直線位移傳感器
直線位移傳感器是一種運用較早的電參數傳感器，它的種類繁復，價格便宜，運用非常廣泛，其基本原理是將被測物理量的改
動轉換成與之有聯絡的電阻值的改動，再通過相應的測量電路后，反映出被測量的改動。傳感器結構簡略、線性精度和安穩功
用較好，與相應的測量電路可構成測力、測重量、測位移、測加速度等查看系統，已成為出產進程查看及完結出產自動化不可
缺少的方法之一。
2.磁致彈性位移傳感器
磁致彈性位移傳感器是由不銹鋼（測桿），磁致彈性線（活絡元件-波導線），可移浮子（內有耐久磁鐵）等有些構成。測桿磁
致彈性液位計工作時，電路有些將在波導 絲上鼓舞出脈沖電流，該電流沿波導絲傳達時會在波導絲周圍發生脈沖電流磁浮子
場。在磁致彈性液位計測桿外配有一浮子，此浮子可以沿測桿隨液位的改動而上下移動。在浮子內部有一組耐久的磁環。當脈
沖磁環磁場電流磁場與浮子發生的磁環磁場相遇時，浮子周圍的磁場發生改脈沖電流磁場變?nèi)缓笫沟糜纱胖聫椥圆牧献龀?的導
波絲在浮子地址的方位發生波導絲一個改動波脈沖，這個脈沖以固定的速度沿波導絲傳回。通過測量脈沖電流與改動波的時間
差可以精確地判定浮子地址的位 置，即液面的方位。表面由一個電路單元、一套防爆外殼和桿式傳感元件構成，傳感器有多種
類型可選。
3.LVDT位移傳感器
LVDT位移傳感器是依據變壓器原理，通過一次線圈與二次線圈弱電磁藕合，使得鐵芯的位移改動量與輸出電信號（電壓或電
流）改動量呈精密線性聯絡，可以直接把機械改動量轉變?yōu)闃?biāo)準電信號供給電腦數據搜集或PLC進行進程控制.LVDT位移傳感器
產品是將傳感器線圈和電子線路設備在一個不銹鋼管里，完結了機電一體化，具有較強的抗干擾才干。該系列產品具有行程
大、精度高、安穩性好、設備運用方便等利益。是位移、距離、伸長、移動、厚度、振動、脹大、液位、緊縮，應變等等物理
量的查看和分析的有力東西。
4.拉繩位移傳感器
拉繩位移傳感器又稱拉繩傳感器。它是一種新式而簡練的長度位移傳感器，用途非常廣泛，具有結構緊湊、測量行程長、設備
空間標準小、測量精度高，可靠性好，壽命長，維護少等利益。其他，拉繩位移傳感器設備運用方便，適宜許多危險場合運
用，廣泛運用與測量領域。
5.柵位移傳感器
光柵位移傳感器（俗稱光柵尺），是運用光柵的光學原理工作的測量反響設備。光柵位移傳感器常常運用于機床與現在加工基
地以及測量?jī)x器等方面，可用作直線位移或許角位移的查看。其測量輸出的信號為數字脈沖，具有查看規劃大，查看精度高，
照應速度快的特征。例如，在數控機床中常用于對工件的坐標進行查看，來調查和跟蹤走刀過失，以起到一個賠償?shù)倪\(yùn)動過失
的作用。
位移傳感器種類：
根據運動方式分類：
直線位移傳感器：直線位移傳感器的功能在于把直線機械位移量轉換成電信號。為了達到這一效果，通常將可變電阻滑軌定置
在傳感器的固定部位，通過滑片在滑軌上的位移來測量不同的阻值。傳感器滑軌連接穩態直流電壓，允許流過微安培的小電
流，滑片和始端之間的電壓，與滑片移動的長度成正比。將傳感器用作分壓器可最大限度降低對滑軌總阻值精確性的要求，因
為由溫度變化引起的阻值變化不會影響到測量結果。
角度位移傳感器：角度位移傳感器應用于障礙處理：使用角度傳感器來控制你的輪子可以間接的發現障礙物。原理非常簡單：
如果馬達角度傳感器構造運轉，而齒輪不轉，說明你的機器已經被障礙物給擋住了。此技術使用起來非常簡單，而且非常有
效；唯一要求就是運動的輪子不能在地板上打滑（或者說打滑次數太多），否則你將無法檢測到障礙物。一個空轉的齒輪連接
到馬達上就可以避免這個問題，這個輪子不是由馬達驅動而是通過裝置的運動帶動它：在驅動輪旋轉的過程中，如果惰輪停止
了，說明你碰到障礙物了。
產品質量：原裝正品，全新原裝�。�
產品優勢：專業銷售 薄利多銷 信譽好 口碑佳 價格低 貨期短 大量現貨 服務周到��！
因?yàn)檎\(chéng)信所以簡單，成交只是開始，服務永不止步。蘭瑟竭誠為您服務！！
如果您想更深入的了解我們，請去搜索“廣州蘭瑟”
根據材質分類：
霍耳式位移傳感器：它的測量原理是保持霍耳元件（見半導體磁敏元件）的激勵電流不變，并使其在一個梯度均勻的磁場中移
動，則所移動的位移正比于輸出的霍耳電勢。磁場梯度越大，靈敏度越高；梯度變化越均勻，霍耳電勢與位移的關系越接近于
線性。是三種產生梯度磁場的磁系統：a系統的線性范圍窄，位移Z=0時，霍耳電勢≠0；b系統當Z《2毫米時具有良好的
線性，Z=0時，霍耳電勢=0；c系統的靈敏度高，測量范圍小于1毫米。圖中N、S分別表示正、負磁極。霍耳式位移傳感器的慣
性小、頻響高、工作可靠、壽命長，因此常用于將各種非電量轉換成位移后再進行測量的場合。
光電式位移傳感器：它根據被測對象阻擋光通量的多少來測量對象的位移或幾何尺寸。特點是屬于非接觸式測量，并可進行連
續測量。光電式位移傳感器常用于連續測量線材直徑或在帶材邊緣位置控制系統中用作邊緣位置傳感器。
